KYMCO 킴코 AK550 사용자 메뉴얼 / 서비스 메뉴얼

by BumPD 2020. 3. 16.
반응형

KYMCO 킴코 AK550  사용자 메뉴얼 / 서비스 메뉴얼

KYMCO AK550 Owner's Manual / Service Manual

<AK550 사용자 설명서 / Owner's Manual> 한글

AK550_사용자설명서.pdf
9.20MB

<AK550 서비스 메뉴얼 / Service Manual, Repair Manual> 영어

* 티스토리 첨부가능 용량이 최대 10MB로 자료가(24.7MB) 커서 분할 압축 하였습니다. 압축 해제 후 사용하세요.

AK_550_SERVICE_MANUAL-20171011.compressed.7z.001
10.00MB
AK_550_SERVICE_MANUAL-20171011.compressed.7z.003
3.88MB
AK_550_SERVICE_MANUAL-20171011.compressed.7z.002
10.00MB

* 압축 해제는 압축해제 프로그램 반디집 을 사용하시면 됩니다.

<자료출처 : 킴코 한국  공식수입원 (주)바이크코리아>

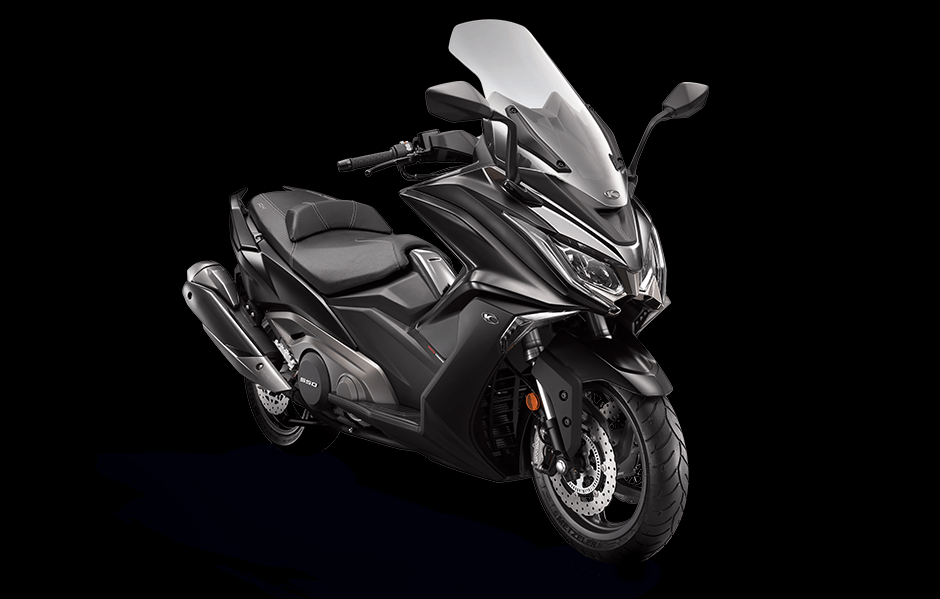

AK550 스펙

엔진 : 유로 4

엔진유형 : 인라인, 2실린더, DOHC, 8벨브

냉각 시스템 : 액체 냉각

연료 체계 : 인젝션 연료 분사

배기량 : 550.4cc

최고출력 : 39.3kw / 7,500rpm / M1 mode : 53ps/7,500rpm / M2 mode : 46ps/7,000rpm

최대토크 : 55.64Nm / 5,500rpm

구동방식 : CVT

건조중량 : 226kg

길이 X 너비 X 높이 : 2,165 X 795 X 1,400mm

시트고 : 785mm

휠베이스 : 1,580mm

연료탱크 : 15리터

타이어(앞) : 120/70-15 (METZELER)

타이어(뒤) : 160/60-15 (METZELER)

휠 : 알루미늄 합금

서스펜션(앞) : 41mm 업사이드 다운 포크

서스펜션(뒤) : 수평 후행 암 리어 서스펜션

브레이크(앞) : 듀얼 디스크 @ 270mm + Breembo 캘리퍼

브레이크(뒤) : 단일 디스크 @ 260mm 파킹브레이크 연동
